מוצרים רפואיים

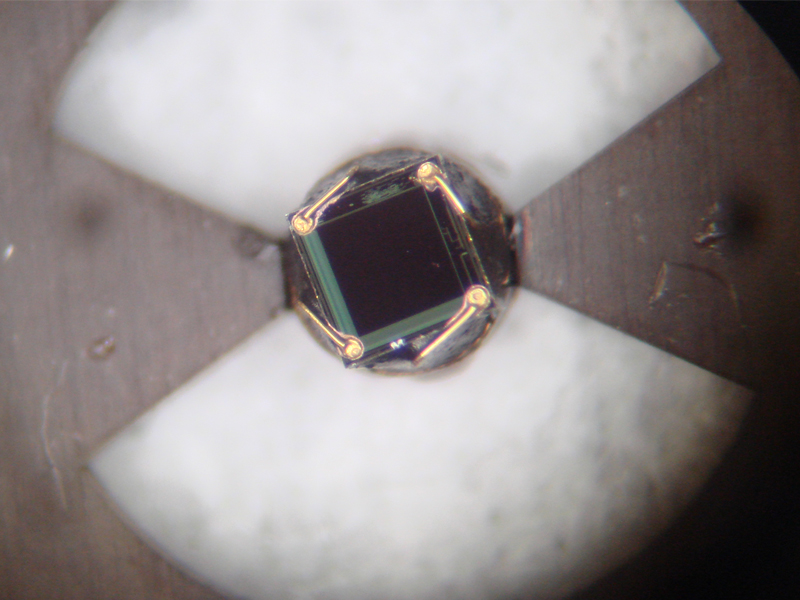

מצלמת וידיאו קוטר 1.2 ממ
ישום: אנדוסקופ חד פעמי .
חלקים :  רכיב Cmos  בטכנולוגיית Wire Bonding בגודל 0.7X0.7 ממ,  מעגל מודפס קשיח בקוטר 0.98 ממ,  עדשה ,כיסוי עליון, בית מצלמה , קבלן סינון 0201, כבל בקוטר 0.5 ממ עם 4 חוטים, חומר אטימה
הפרוייקט כלל: בניית Concpet , תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס יצור מעגל מודפס, הרכבה .

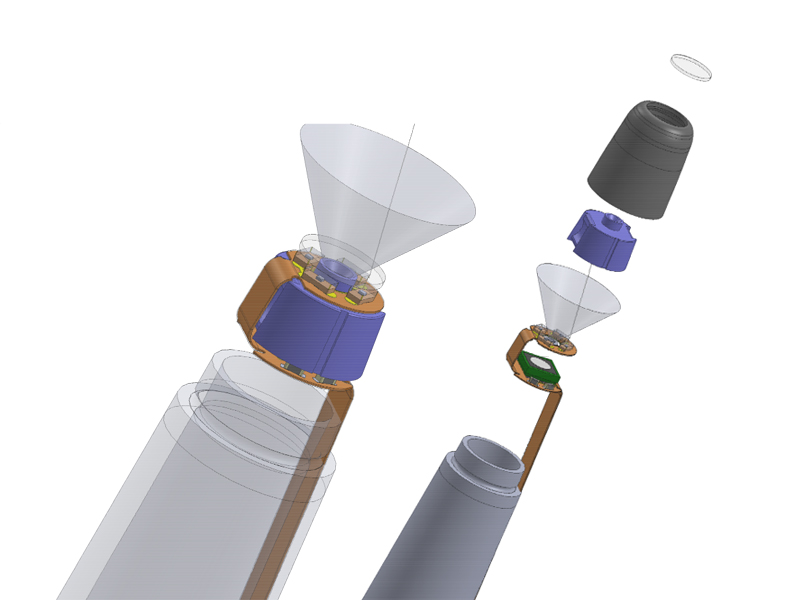

מצלמת וידיאו קוטר 3.5 ממ
מבוססת על מעגל גמיש , רכיב מצלמה  בטכנולוגיית CSP עם מרווח מרכזים בן 460 מיקרון, עדשה , מחזיק עדשה , 4 לדים לבנים, 4 קבלים .

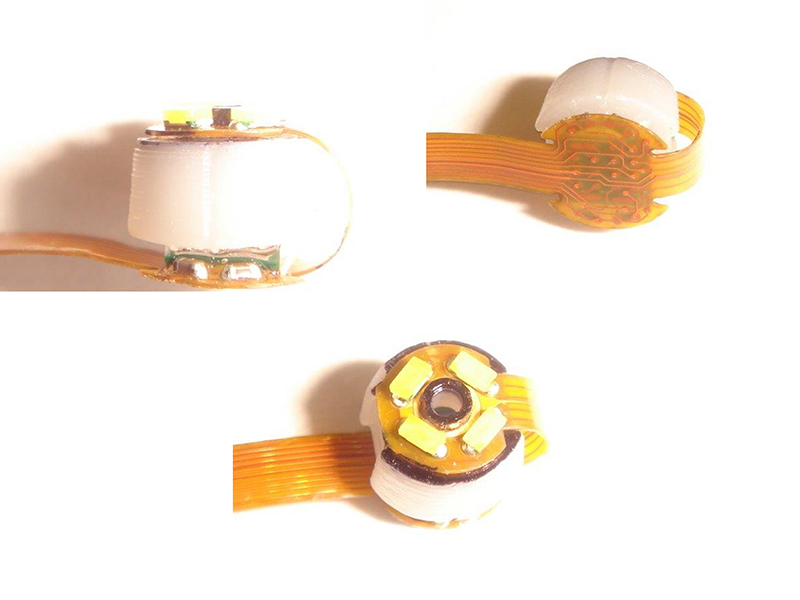

מצלמת וידיאו קוטר 3.5 ממ
ישום: בדיקת אוזניים, גרון.
חלקים :רכיב CMOS בטכנולוגיית CSP מרווח מרכזים 460 מיקרון, מעגל מודפס גמיש, עדשה, מחזיק עדשה, 4 לדים לבנים, 4 קבלים.
הפרוייקט כלל: בניית Concept, תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס, יצור מעגל מודפס, יצור מחזיק עדשה, הרכבה והלחמה, אינטגרציה.

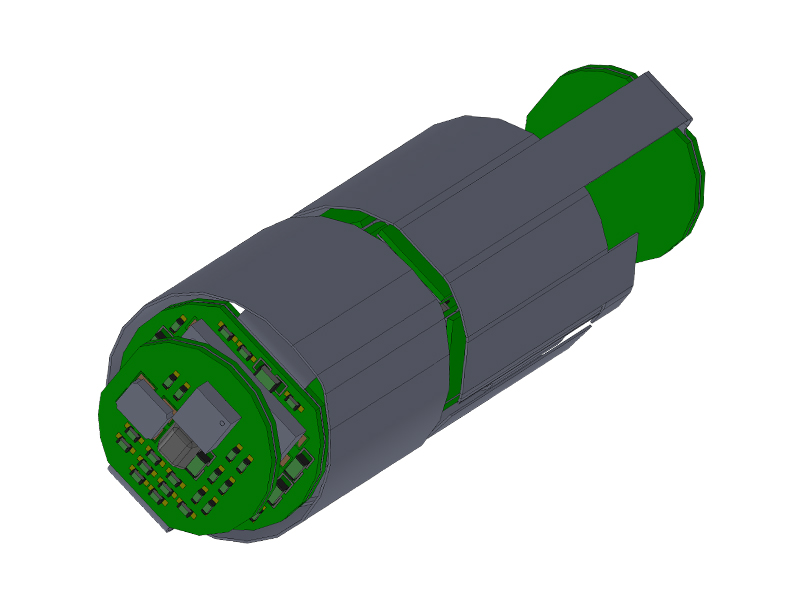

מצלמת גלולה (צילום באמצעות מקור רדיו אקטיבי ) בקוטר 11 ממ
ישום: צילום  XRAY בתוך הגוף
חלקים : 6 גלאים רדיו אקטיביים ,מעגל מודפס גמיש קשיח- 8 שכבות בעובי 0.6 ממ,רכיבים אלקטרוניים בתצורת Die ,סוללות,מנוע בקוטר 2 ממ
הפרוייקט כלל: בניית Concept, תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס יצור מעגל מודפס והרכבת רכיבים.

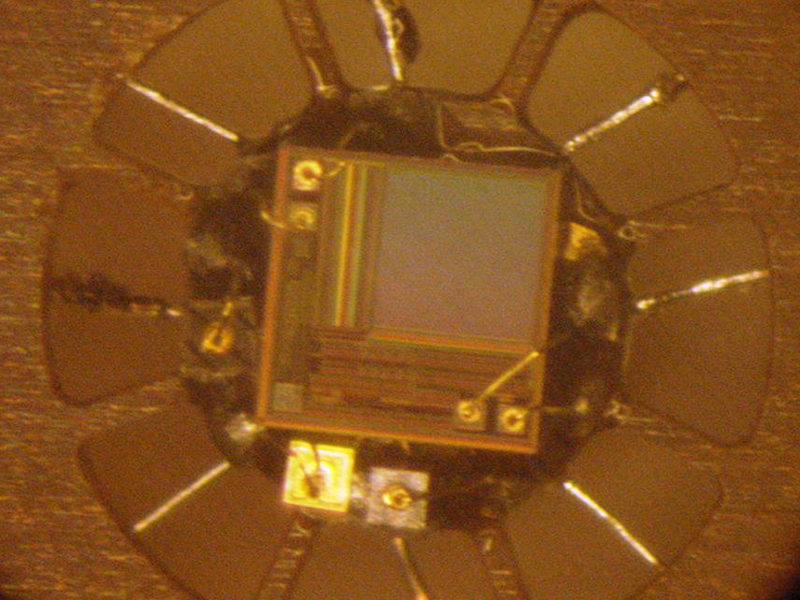

מצלמת וידאו קוטר 1.7 ממ
ישום: צילום  כלי דם
חלקים : רכיב Cmos  בטכנולוגיית Wire Bonding , מעגל מודפס גמיש  בקוטר 1.5 ממ,  עדשה , מחזיק עדשה , 3 לדים בצבעים שונים: כחול, ירוק, אדום בטכנולוגיית Wire Bonding
הפרוייקט כלל: בניית Concept , תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס יצור מעגל מודפס, הרכבת Cmos , ולדים ב-Wire Bonding

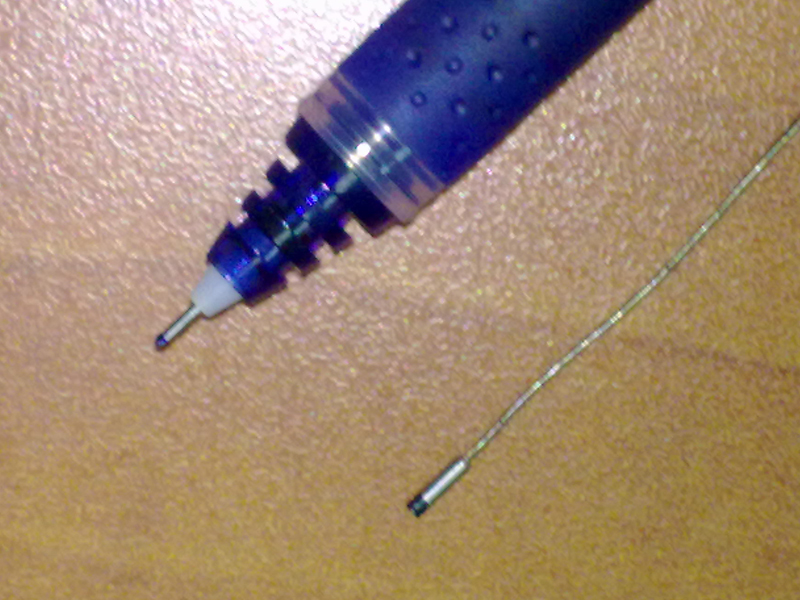

מצלמה רפואית בקוטר 1.2 מ"מ
המעגל המורכב יצוק בתוך  צינורית מתכתית  שבצידה העליון מורכבת עדשה ומכסה זכוכית ואילו בצידה התחתון מולחם כבל יצוק  באופן שהמצלמה כולה אטומה.

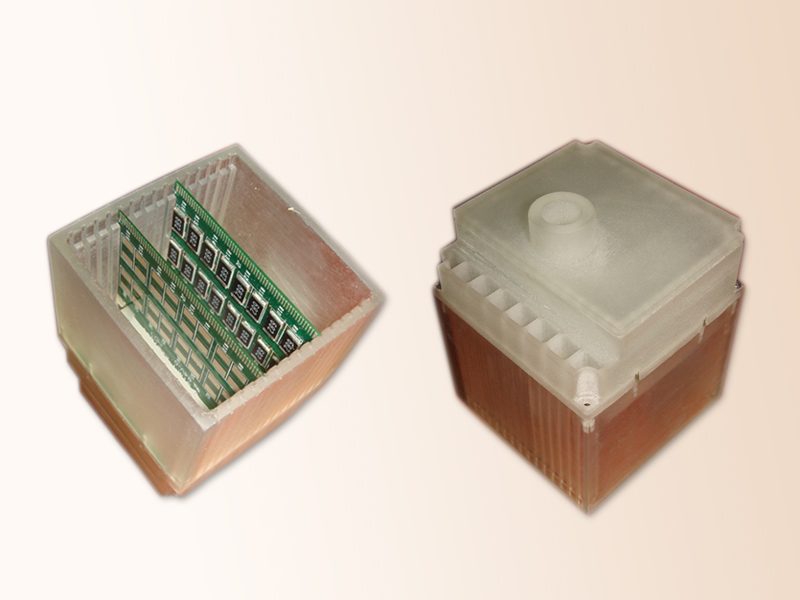

מערכת הקרנה
ישום:  הרס תאי סרטן
חלקים :בית  פלסטי, צנרת להעברת אוויר קר ,מחברים יעודיים – Custom Design
מעגלים מודפסים – מודולים,רכיבי Flip Chip מורכבים משני צידי המעגלים, מעגל אם רכיבים אלקטרוניים  אחרים מורכבים ב- SMT
הפרוייקט כלל: בניית Concept, תכנון תלת ממד, תכנון מפורט, עריכת מעגלים מודפסים, יצור מעגלים  מודפסים  , הרכבת רכיבים , יצור בית פלסטי, יצור מחברים הרכבת מודול וסימולציה תרמית.
מצלמה בקוטר 2 ממ
ישום:   פעילות בתוך הגוף
חלקים : מצלמת Cmos במארז uBGA ,מעגל מודפס גמיש  מיוצר בטכנולוגיית Trimming של פוליאימיד  שמייצר מוליכי נחושת גלויים – מאפשר כיפוף ב- 90  מעלות ,רכיבים אלקטרוניים  מורכבים ב- SMT.
הפרוייקט כלל: בניית Concept , תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס יצור מעגל מודפס, , הרכבת רכיבים

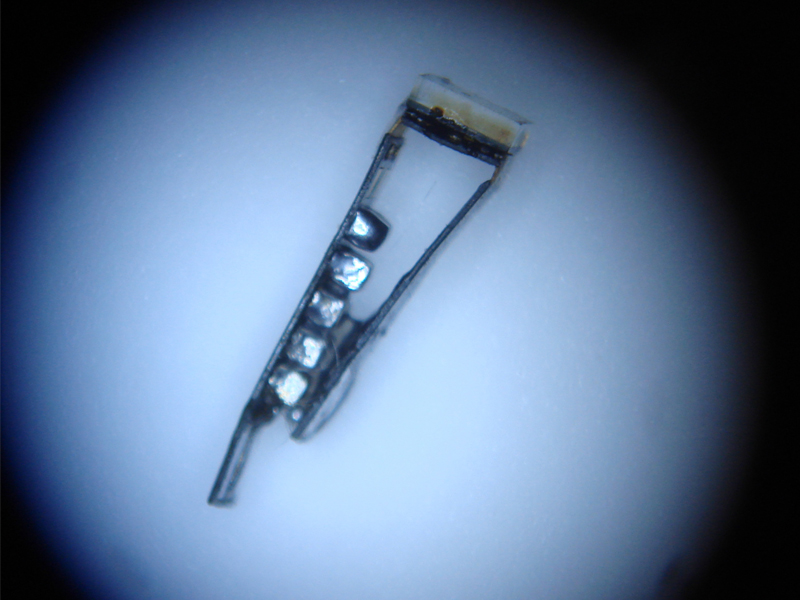

גלאי
ישום: בדיקת פעילות בתוך הלב
חלקים : גלאים, מעגל מודפס גמיש  ברוחב 0.4 עד  1 ממ, רכיבים אלקטרוניים  מורכבים ב- SMT ו-  Wire Bonding
הפרוייקט כלל: בניית Concept , תכנון תלת ממד, תכנון מפורט, עריכת מעגל מודפס יצור מעגל מודפס והרכבת רכיבים.

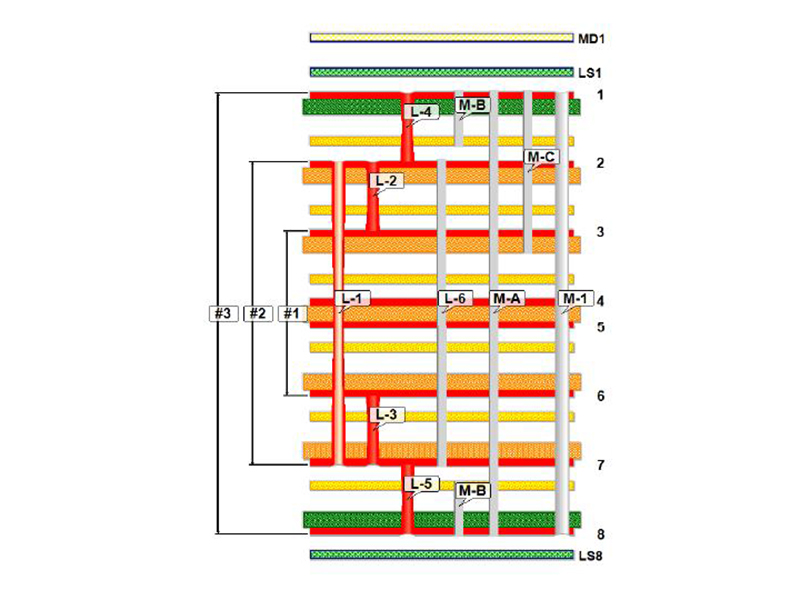

מוצר רפואי חתך במעגל מודפס
ישום: רפואי
חלקים :מעגל מודפס גמיש קשיח, 8 שכבות, עובי 0.54 ממ ,טכנולוגיה  1.6/2 מילי אינטש , מיקרו וייה – 2 מיל, רכיבי BGA ומיקרו BGA בצפיפות גבוהה, רכיבים אלקטרוניים  אחרים מורכבים ב- SMT
הפרוייקט כלל: תכנון ליצוריות, שיפור ותכנון מבנה השכבות.
